反硝化濾池T型濾磚的安裝方法
發布時間：21-08-07 瀏覽
次
T型濾磚結合魚排布氣管是為替代深床濾池老舊反沖洗工藝（濾板+長柄濾帽）的較好方案。特殊的氣水分布濾磚技術形成了“空氣循環室”，反沖洗時的“二次布氣”，使空氣與水充分混合后，從相鄰濾磚間隙中強力噴出。由于氣體密度小于水，濾磚間隙噴出的氣水混合物氣體先于水溢出，在濾磚的中間設有氣體補償孔，使空氣與水更為均勻分布在整個濾池區域，達到反沖氣水分布均勻。另該濾磚承載層出氣方式穩定沖擊小，使濾料少流失，后期少需補充。

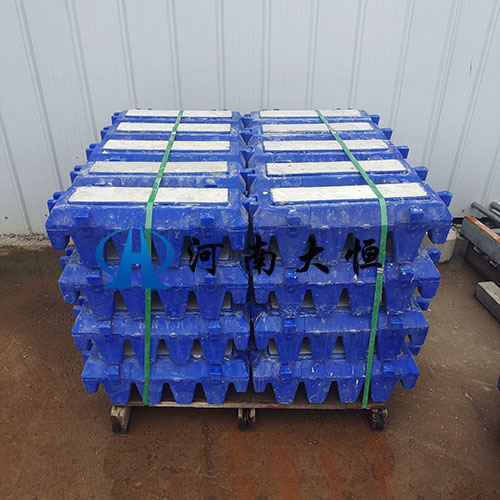

T型濾磚施工方便快捷，無需預制濾梁，單塊搬運輕便，人工即可操作。濾磚采用中國木工的榫卯結構，連接穩定可靠，濾磚外殼采用HDPE材質，理論壽命可達50年。在國外已有類似項目運行30年，中途無維護更換。 土建時僅需預設底部配水槽，對施工難度影響減少，由于 T型濾磚底部形成拱形管洞，所以無需另外澆筑架 空層。
曝氣管路使用高精度激光開孔技術對304級不銹鋼管進行開孔，使出氣口角度，304管材無需再做防腐防腐。
二、反硝化深床濾池T型濾磚安裝6大步驟
1.檢查濾池
在進行安裝前，步必須檢查濾池的尺寸和水平度。如果池底地面不平，高的部分必須削平以使地面保持水平，高和低部分之間的高差必須在±3mm內。對于多格濾池，調平各底板，使高度差小于±3毫米。池壁平整度要求在±5mm內。測量溝槽的尺寸并檢查預埋是否到位,無預埋件,需在溝槽兩側水平地面以下增加2根不銹鋼角鋼或槽鋼。測量濾池內平面尺寸，對角線不得誤差10mm。
2. 對池底濾磚數量的計算
以單池為例,池底平面尺寸為A×Bmm，長度位置布置N1塊濾磚；濾磚寬度位置布置N2塊濾磚，一只池濾磚數量為N1×N2只。
注：N1=A /543，N,2=B/203，N1、 N2取整，有余數加1。
3．溝槽蓋板的安裝.
如果預埋到位，則按圖紙要求將溝槽蓋板平整放入溝槽內，相鄰兩塊蓋板之間間隔19mm，然后將蓋板和預埋件用焊條焊死。后用高強度無收縮灌漿抹面，并使其與溝槽蓋板高度無誤差±3mm內。如無預埋，則需在溝槽兩側安裝2根不銹鋼角鋼或槽鋼，用不銹鋼膨脹螺絲將其固定，以代替預埋件。
4、不銹鋼堰板的安裝
本次采用不銹鋼弧形堰板（規格L=2450mm,厚度3mm），用M8×80的不銹鋼膨脹螺栓固定在進水渠的外側。安裝時，用紅外線輔助校準水平，高出的可用橡膠錘敲打來調整，避免用榔頭等造成堰板變形，影響出水的均勻性。堰板水平誤差±3mm，垂直誤差±5mm。安裝完成后，內側需用玻璃膠或者稀混凝土進行密封處理。
5.氣分布系統的安裝
5.1不銹鋼主管的安裝
用吊車將不銹鋼主管（規格200x200mm ，L=8000mm；接口DN250）放入池中，主管一側貼近池壁。根據圖紙擺放位置，調整到位，用沖擊鉆（錘）將不銹鋼膨脹螺絲穿過方管上預留固定圓孔打入池壁和池面，使去固定。在安裝過程中，需不斷用水平尺或者紅外線校準其水平度，是其誤差在±3mm內。如池壁平整度超過要求范圍，使不銹鋼膨脹螺栓無法達到預期錨固拉力，可用一小段不銹鋼角鋼或槽鋼壓與主管焊接牢固，然后用不銹鋼膨脹螺絲壓緊。
5.2不銹鋼膨脹螺栓的安裝
根據方管上預留圓孔位置，用沖擊電鉆鉆孔，鉆頭采用φ14，鉆孔深度80mm。
不銹鋼膨脹螺栓的使用方法：
1.根據工程設計要求，在基材（如混凝土）中相應位置鉆孔，孔徑、孔深及螺栓直徑應由專業技術人員或現場試驗確定。
2.選擇一個和內不銹鋼膨脹螺栓外徑規格相配的合金磚頭，然后參照內不銹鋼膨脹螺栓的長度鉆孔。再把螺栓、脹管裝入孔中，旋緊螺母即可是螺栓、脹管、安裝件與固定體之間脹緊成為一體。
3.擰緊以后膨脹，螺栓尾部有一個大頭，螺栓外面套一個比螺栓直徑稍大的圓管子，尾部那部分有幾道開口，當螺栓擰緊以后，大頭的尾部就被帶到開口的管子里，把管子沖大，達到膨脹的目的，進而把螺栓固定在地面上，達到生根的目的。
不銹鋼膨脹螺栓的安裝方法：
1、鉆孔：先根據設計要求，按圖紙間距、邊距定好位置，在基層上鉆孔，孔徑、孔深必須滿足設計要求。打孔時，電錘應垂直用力，不要擺動，防止孔洞直徑偏大，造成膨脹螺絲錨固不牢。用沖擊鉆（錘）在基材上鉆出相應尺寸的孔，孔深至安裝所需即可，再將孔內清理干凈
2、敲入基材：將不銹鋼膨脹螺栓放入孔中，用榔頭敲下，
至套管不外露，用對應扳手或者長桿套筒緊固。
不銹鋼膨脹螺栓的測試試驗：
不銹鋼膨脹螺栓固定后，需對其進行拉拔試驗。
拉拔試驗儀器可顯示試驗拉力數據的電子測量儀，如條件不具備，可選用能直接看出重量的重物作為測試塊，試驗承受支架離開地面高度不超過200mm。
試驗荷載應考慮施工人員在吊載物體上面作業的動荷載以及系統運行中的震動疲勞荷載，以專業工程師計算實際承載重量的2倍衛基準，但不得超過其極限抗拉力。
不銹鋼支管的安裝
在不銹鋼主管安裝完畢后，將不銹鋼支管（規格為φ38×3）有螺紋的一端用加厚的四氟乙烯密封防水膠帶逆時針纏繞幾圈擰入不銹鋼主管的帶螺紋管口，擰緊至支管（小圓管）上直徑3mm的圓孔的中心線與地面夾角分別成60°和120°。將管卡套入支架，管卡螺帽和頂端持平。按圖紙方向，將管卡套入小圓管，并使支架靠近小圓管尾端的一側距離尾端190mm。用2個M6×60的不銹鋼膨脹螺絲固定支架（方法參考前面不銹鋼螺栓的使用安裝）。后用水平尺或者紅外線調整小圓管的水平度，使其水平誤差在±2mm以內，并離地20mm。依次將剩余的支管安裝完畢，并保證整體水平誤差在±3mm以內。
6、T型濾磚的安裝
支管安裝結束后，我們先從一側開始，依次往另一側鋪設濾磚。首先，將濾磚放入根支管內，使底部內腔中心正好位于支管中心的正上面。依次沿著小圓管鋪下去，同時用水平尺校準，使其一側處于同一平面。兩塊濾磚之間可扣合，以行為起點依次扣合鋪入至結束。
