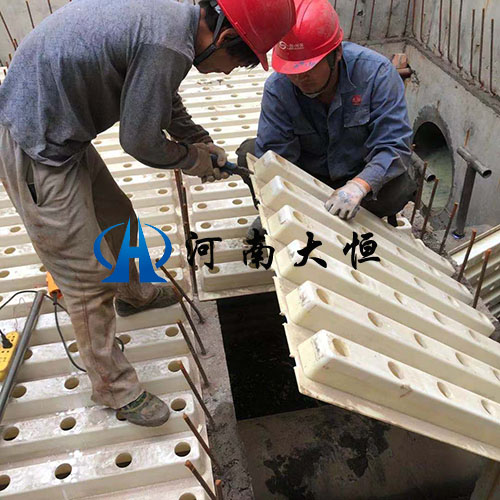

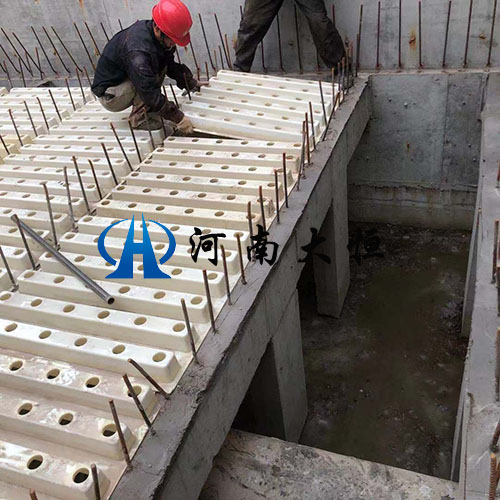

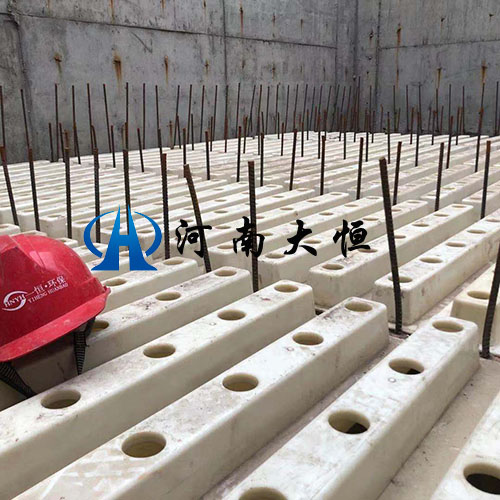

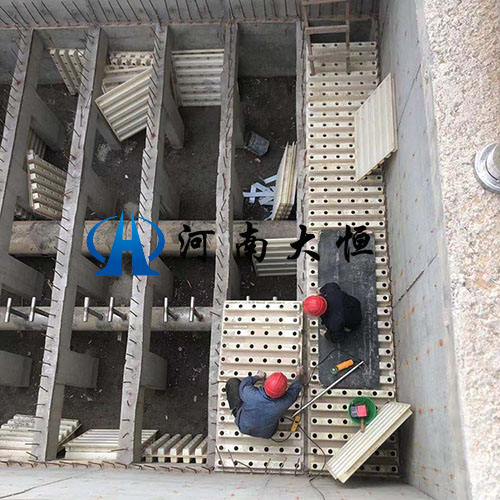

曝氣生物濾池ABS整體澆筑濾板模板安裝現場
發布時間：21-05-17 瀏覽
次
整體澆筑濾板和可調式濾頭是配水系統的新技術采用現場整體連續澆筑混凝土工藝，可使濾板無接縫，克服了傳統小塊預制濾板可能存在濾板接縫密封不嚴的隱患，杜絕了翻板、漏砂等弊病。可調式濾頭的濾桿以水平面為基準，可便捷地調整濾頭高度，使其進氣，進水孔達到一致的水平度，從而布氣、配水更均勻。該技術簡化了施工程序縮短了工程周期，降低了工程造價，具有明顯的經濟效益。
ABS濾板模板與整體澆筑濾板工藝選用：
整體澆筑濾板適用于各種濾池工藝，包括氣水反沖和單水反沖。廣泛使用于新式氣水反沖V型濾池和翻板濾池，以及污水處理工藝中的生物曝氣濾池和老式虹吸濾池。各種新建濾池和各種老濾池改造。
ABS濾板模板常用規格尺寸：
(1)、模板A型長×寬×高（1138mm×620mm×100mm），厚度5mm；濾頭預埋座孔數24個/塊。相當于33.3只/㎡（縱向間距200mm，橫向間距150mm），濾梁間距1200mm,全池開孔比為2.0%。
(2)、模板B型長×寬×高（963mm×450mm×80mm），厚度5mm；濾頭預埋座孔數18個/塊。相當于40只/㎡，（縱向間距165mm，橫向間距150mm），選Ⅱ型濾帽，濾梁間距1000mm,全池開孔比為2.0%。濾板厚度200mm、180mm。
(3)、模板C型常用規格；長×寬×高（980mm×980mm×100mm），厚度100mm；濾頭預埋座孔數36個/塊適用于生物濾池，濾頭預埋座孔數56個/塊適用于凈水濾池，濾頭預埋座孔數64個/塊適用于凈水濾池。
濾梁與濾板設計：
（l）濾梁
應按沖洗水布水流向布置。
濾梁寬度一般為150mm，濾梁中心距A型為1200mm，采用B型模板則濾梁中心距為1000 mm，濾梁高度氣水反沖形式宜為900mm，單水反沖形式通常不應小于400mm。
新建、擴建濾池必須按模板尺寸模數確定長、寬尺寸。
改建濾池根據濾池平面尺寸和模板尺寸模數布置濾梁，濾梁寬度可為140-180mm，以盡量減少模板切割。
由于模板統一，因此對于新設計濾池而言，可以按模板尺寸模數確定長、寬尺寸。長度宜為模板長與支撐梁（通常控制寬度為150mm）的倍數，采用A型模板為1.2m倍數。采用B型模板則為1m的倍數。寬度宜為模板寬的倍數，一般A型模板應為0.6m的倍數。B型模板應為0.45m的倍數。
濾池與濾梁平行的池壁上須設邊梁以支撐模板，寬度一般為75mm，與濾梁垂直的池壁上亦應設邊梁以防止混凝土澆筑時漏漿，寬度一般不應小于40mm，邊梁結構為素混凝土。
水處理過濾是凈水處理工藝中確保水質和水量的重要處理環節，近年來，整體澆筑濾板與可調式濾頭技術在凈水廠濾池的氣水反沖工藝中的應用得到迅速推廣，對整體澆筑ABS濾板應用 該技術時在設計與施工中應該注意的問題作了經驗性介紹。V型濾池因具有過濾周期長、濾層含污能力高、出水水質好、反沖洗效果好、反沖水量少的優點而在制水工藝中得到了廣泛地運用。V型濾池采用氣水反沖兼有橫向表面掃洗的沖洗方式，配水配氣的均程度是決定反沖洗效果的主要因素，配水配氣系統均勻性的關鍵取決于濾頭、濾帽頂面是否水平一致。終歸濾池濾板的平整度。濾板是水廠過濾工藝中的關鍵裝臵，是安裝濾頭的支承板，在濾池中起到承載濾料層和承受反沖洗配水配氣壓力的雙重作用，濾板質量的好壞直接影響到水廠的濾后水質、水量及水廠的長期運行效益。
濾頭、濾板設施預埋種類方法；
目前國內關于濾頭、濾板的設施主要有二種方法：
種；將濾頭安裝在混凝土預制的分塊濾板上，因此要求濾板本身平整，整個濾池濾板的水平誤差不得大于±3mm，以此來控制濾頭濾帽頂面的水平精度要求；
第二種；采塑料制模板，再在其上整體澆筑混凝土濾板，并配有可調整一定高度的長柄濾頭，以控制濾柄頂面的水平。前者為目前較多水廠采用的傳統工藝做法；后者為配水配氣系統的新技術，該技術隨著近幾年來地不斷推廣，在 越來越多的凈水處理工藝、污水處理工藝中得到了廣泛地應用。
氣水反沖V型濾池ABS整體澆筑濾板與傳統濾頭濾板的比較， 現目前國內已建水廠的濾池較多采用傳統的小塊預制混凝土板，各濾板之間采用專用的膠泥密封；采用濾桿與濾帽連成一體的傳統濾頭，該濾頭只能依靠調 整濾板的平整度來達到自身平整度的調整。
在實際運行操作過程中，要保證小塊預制濾板的整體平整度較難實現，且濾板整體的結構強度較弱，在受反沖高壓氣水的沖擊時，容易出現膠泥開裂脫落現象，從而導致漏氣、漏砂現象的發生，甚于發生翻板現象，給水廠的安全行留下了較大的隱患。
而且，預制小塊濾板在運輸搬運過程中、吊裝安裝過程中容易發生磕碰等導致濾板的缺棱掉角而無法使用，需重新購置，工程造價費用增加。
ABS整體澆筑濾板與可調式長柄濾頭的優點；
無接縫的整體澆筑濾板恰是針對傳統濾板現存在的弊病而設計的。它因為是整體澆筑而沒有任何接縫，從根本上杜絕了傳統濾板的密封膠泥開裂、脫落現象所帶來的漏氣漏砂、翻板等的弊病，具有如下優點：
（1）濾板鋼筋布臵更加快捷；
（2）混凝土結構更加完整，結構受力更為合理；
（3）配氣配水更加均勻；
（4）對土建施工的精度要求相對較低，且因為是在現場澆筑，避免了因運輸搬運、安 裝過程中造成的不必要損耗，從而可相對減少工程費用。可調式長柄濾頭因為其濾桿可以通過上下調節高度來調節濾頭的水平精度，使池內所有濾頭的進氣孔均在同一標高上，而傳統工藝的濾頭水平精度卻只能單一的通過濾板的調節來實現。對比而言，可調式長柄濾頭在配氣配水方面更為均勻理想。
