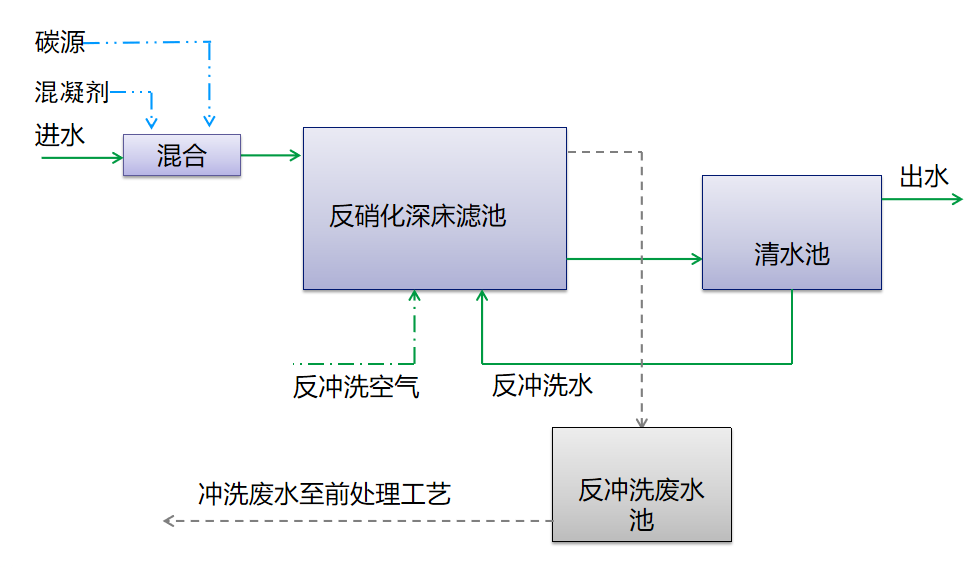

反硝化深床濾池流程及配置
(1)池體構筑物:鋼筋混凝土或鋼制結構,通常為長方形。
(2)氣水分布系統:采用整體“S型”濾磚技術,反沖洗不銹鋼主、支氣管;淘汰了長柄濾頭和濾板。無易損易耗件。
(3)過濾介質:石英砂濾料,有效粒徑2-4mm,均勻系數:小于等于1.4,球形度不小于0.8,莫氏硬度:6-7,比重:大于或等于2.6g/cm3,酸溶度:小于等于3%。
(4)濾料承托層:鵝卵石,承托濾砂。
(5)反沖洗水泵:反沖洗時將反洗水送至濾池池底,強力反向沖洗。
(6)反沖洗鼓風機:反沖洗時進行空氣搓洗。
(7)濾池自控閥門:實現自動過濾、自動反洗。
(8)濾池堰板:濾池堰板。
(9)濾池主控柜:PLC可編程控制器,人機對話多界面顯示屏,可提供中央控制系統或 SCADA 系統的輸出;
(10)加藥系統:用于化學除磷的藥劑投加以及反硝化脫氮時的碳源投加;
(11)濾池儀表:濾池進水流量計,反沖洗流量計,液位開關等。
