V型濾池長柄濾頭氣水反沖洗方式與工作原理
發布時間:21-08-23 瀏覽
次
V型濾池長柄濾頭氣水反沖洗方式與工作原理

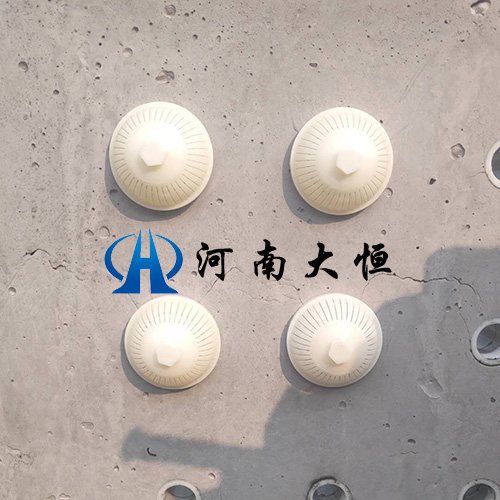

在自來水廠中濾池是凈水過程中重要的工藝構筑物之一。目前國內濾池設計均使用氣、水反沖型,其中反沖洗布水系統又是必備的結構。現在水廠所使用的濾板是由多塊砼預制濾板拼制而成,并在每塊預制濾板上要安裝數個固定型長柄濾頭。
濾池長柄濾頭反沖洗方式主要有:水反沖洗、氣水結合反沖洗和水反沖洗同時附以表面沖洗三種,由于氣水混合使濾料在反沖洗過程中碰撞作用加強,提高了水流的剪切力,消除了濾層中結成的泥球,大人地提高了反沖洗效果,并節約了沖洗水量;特別是使用長柄濾頭進行配水配氣,效果更加顯著,所以氣水反沖洗技術在我國應用很快。

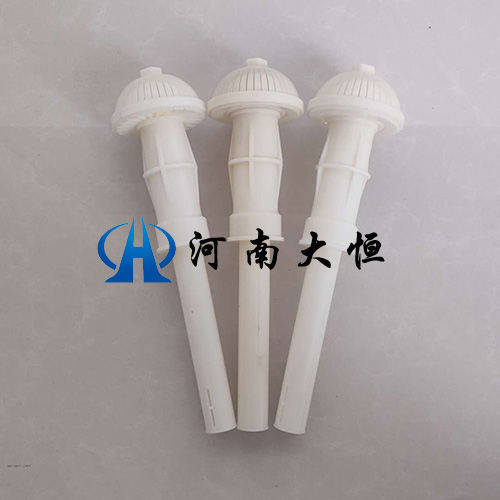

長柄濾頭是由濾帽、濾柄及預埋件組成,濾帽上有許多狹縫構成氣水混合通道,濾柄頂部與濾帽連成一體,中、上部有一至三個進氣水小孔,靠近底部設有二到三個進氣水狹縫,未端孔口可進水,因氣水反沖洗使用的濾頭濾柄較長(一般≥150mm),此種濾頭又稱長柄濾頭。

V型濾池長柄濾頭工作原理:長柄濾頭氣水反沖洗時,氣水可同時從濾柄上小孔和狹縫進入,由濾帽上狹縫冒出。只要氣壓大于反沖水壓力,空氣就匯聚在濾板下形成氣墊層并逐漸增厚。當水面漸漸降至長柄濾頭管上的進氣小孔時,空氣開始經小孔流入長柄濾頭濾管,再通過濾帽進入濾層。
如果流入的布氣量與經小孔流走的氣量相等時,水面便停止下降形成一個穩定的氣墊層;若進氣量大,小孔不足以排走進入的空氣量,水面會繼續下降至濾柄下部的狹縫處,這時剩余的空氣就經過狹縫流入濾柄、由于狹縫呈長條形的,其進氣面積隨水位下降而增大,且總面積比進氣小孔又大許多,因此不僅足以排走小孔中未排走的空氣量,而且可以起到控制氣墊層厚度的作用,使氣墊層不能到達長柄管底端氣水通過濾柄,從濾帽上狹縫冒出,攪動濾料,加強了濾料的碰撞作用,使濾料中難以形成泥球,污物易沖走,從而達到沖洗的目的。
