下裝式防堵塞長柄濾頭說明書
發布時間：21-08-07 瀏覽
次
本實用新型下裝式防堵塞長柄濾頭所要解決的技術問題是提出一種下裝式抗堵塞長柄濾頭，它能夠減緩堵塞且清理方便，提高清理工作效率。

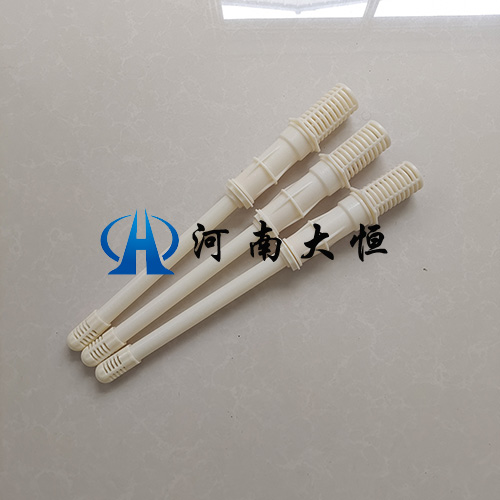

為實現上述目的，本實用新型一種下裝式抗堵塞長柄濾頭，它包括濾桿、濾頭，所述濾桿呈管狀，濾頭與濾桿一體注塑成型連接，濾頭內腔與濾桿內腔相連通，所述的濾頭呈圓臺狀，其上若干橫向導流板和四條豎向導流板，橫向導流板之間開有若干條形濾縫，四條豎向導流板縱向固定設置在濾頭本體四等分線上，起到導流并支撐橫向導流板的作用，所述的若干橫向導流板均勻固定設置在豎向導流板上, 濾桿中部偏上的位置設有外螺紋和六角螺母, 安裝時，下裝式抗堵塞長柄濾頭整體從濾板下部向上穿過濾板套筒，并通過濾桿上的外螺紋實現與濾板套筒的連接，并通過六角螺母固定。
所述的濾桿中部偏下的位置還設置了圓形進氣孔和條形進氣縫。
所述的一種下裝式抗堵塞長柄濾頭還包括防堵濾帽，防堵濾帽也設有若干橫向導流板，導流板之間開有若干條形濾縫，防堵濾帽還開有內螺紋， 濾桿下部開有與之對應的外螺紋，防堵濾帽與濾桿間通過螺紋連接，并可自由拆卸。濾頭底部設置防堵濾帽，更徹底地減緩了上部濾頭堵塞的問題，起到了保護上部濾頭堵塞的目的。
曝氣生物濾池運行一段時間后，當部分安裝在長柄濾頭下部防堵濾帽上的條形濾縫被纖維狀物質纏繞堵塞后，可以將防堵濾帽旋下進行清洗；若有纖維狀物質穿過防堵濾帽進入濾頭內腔而堵塞濾頭時，這時只需檢修人員從曝氣生物濾池的底部配水室進入，將個別堵塞的長柄濾頭通過六角螺母旋擰長柄濾頭將其從濾板套筒中拆卸下來，以滿足清洗
濾頭條形濾縫的目的；當曝氣生物濾池進行反沖洗時，反沖洗空氣首先在承托濾板下形成氣墊層，當氣墊層的厚度增至設于濾桿上的圓形進氣孔和條形進氣縫處時，反洗空氣就從圓形進氣孔和條形進氣縫進入濾桿的內腔，并與從濾桿底部通過防堵濾帽進入的反沖洗水在濾桿內腔中混合后通過濾頭上部的條形縫均勻布置于整個曝氣生物濾池截面上，起到對濾床濾料上老化生物膜的沖涮作用，將其沖出曝氣生物濾池系統，使得曝氣生物濾池恢復應有的處理效率。
本實用新型結構簡單，清理方便，解決了為清洗濾頭而將曝氣生物濾池的濾料全部清出的弊端，同時大大減少了濾頭堵塞的可能性，提高了清理工作效率。
