混凝土濾板安裝和驗收標準
混凝土濾板是水處理工藝中關鍵裝置，在濾池中起到承載濾料層過濾和反沖洗配水（氣）的雙重作用�；炷翞V板質量的優劣（特別是濾板的平整度和精度）直接關系到水廠、污水廠的濾后水質、水量及運行的長期效益。新型混凝土濾板解決了傳統的濾池配水系統過濾和反沖洗時阻力大，配水不均勻、死水區多、濾料易板結、積泥，同時由于局部沖洗強度造成承托層松動，出現漏砂等問題。

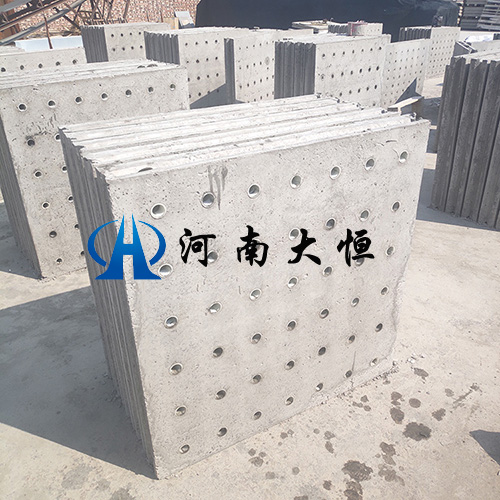

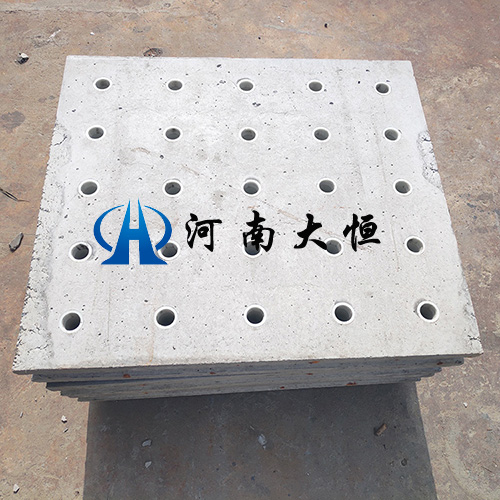

混凝土濾板采用立式鋼模澆制，水灰比，細石、石英砂等材料配制，本產品嚴格執行有關標準，按設計要求計算開孔比，預埋ABS工程塑料預埋套管、配雙層雙向螺紋鋼筋。采用高標號水泥，標準細石和石英砂，經機械攪拌，搗實澆制而成。濾板上下兩面每平方米水平誤差±1mm。濾池中安裝達到整池誤差≤5mm的高精度，且四邊整齊、無翹缺，完全滿足濾池設計技術規范要求。
濾板為鋼筋混凝土濾板，由耐酸、耐腐蝕及能承受壓力的鋼筋混凝土材質制作。
1、鋼筋：采用Φ10螺紋鋼、雙層鋼筋骨架。
2、水泥標號：采用32.5R普通硅酸鹽水泥。
3、碎石：采用公稱粒徑5-25mm，針片狀含量(重量計)≤15%，含泥量≤1%，無有害物質碎石，顆粒級配符合GB/T50204的要求。
4、砂：采用中細的天然石英砂，粒徑0.5mm~3.5mm，含泥量不大于3%，無有害物質，顆粒級配符合GB/T50204的要求。
5、水：采用飲用的地表水或自然水。
6、濾板技術指標： 混凝土強度：C25~C30 配筋：雙層雙向φ10國標螺紋鋼
混凝土濾板主要用于：
1、自來水給水V型濾池內；
2、曝氣生物濾池（BAF池）
3、BAC生化污水處理濾池，
4、臭氧氧化曝氣生物濾池、
5、污水處理反硝化生物濾池。
安裝要求
濾板水平安裝精度要求較高，其重要基礎是涉及濾梁的整池平整及預埋鉚固濾板用的不銹鋼件定位準確性，因此，濾梁找平要求水平線，須要有配置高標準的金屬模具和熟練的制造技術，才能確保濾梁的平整度，平面找平后，再安裝濾板。
1、按設計圖紙要求進行施工，單個池板面水平誤差大于± 2mm，各格濾池的標高誤差不大于± 5mm ;
2、濾板接縫要求不漏氣，不漏水，能承受沖洗的壓力;
3、濾板鋪放前，用水準儀檢測支承梁面標高值誤差小于 ± 2mm ;
4、濾板接縫用 903 聚合物水泥砂漿進行嵌壓和填實，嵌縫在潮濕環境中養護三天，七天后投入使用;
5、施工中應注意砂漿不能漏入池內或封著濾頭，安裝后，要清理干凈濾板面砂漿。
安裝檢查
用水準儀檢測水平，加堵頭放水檢測來密性。 濾板制作安裝的成敗直接關系氣水反沖洗工藝的成敗。因為與傳統的單獨水沖洗工藝相比，氣水反沖洗工藝增了氣反沖，它要求單個池濾板面水平誤差不大于 ± 2mm , 各格濾池的標高誤差不大于± 5mm , 只有這樣才不至于產生反沖不均勻?qū)е挛勰嘟Y(jié)團 , 影響水質和處理效果。 濾板采用立式平板鋼模澆制，水灰比、細石、石英砂級配科學，嚴格執行相關標準，按設計要求計算開孔比，預埋ABS工程塑料套管、配雙層雙向螺紋鋼筋。采用高標號水泥，標準細石和石英砂，經機械攪拌，搗實澆制而成。濾板上下兩面每平方米水平誤差±2mm。濾池中安裝可達到整池水平誤差≤5mm的高精度，且四邊整齊無翹曲，保證了濾池配水、配氣的均勻性。 混凝土濾板常用規格參考，
特殊規格需一定數量方可特殊訂制： 960*460*100mm; 960*960*100mm; 980*980*100mm; 980*1140*100mm; 濾板配套濾頭孔數： 6*3個/平方 ；7*7個/平方； 7*8個/平方；7*9個/平方；
